MAX5556 - WF192D(Recorder)

RightMark Audio Analyzer test


Testing chain: External loopback (line-out - line-in)
Sampling mode: 16-bit, 48 kHz




Summary

Frequency response (from 40 Hz to 15 kHz), dB: +0.06, -0.14Very good
Noise level, dB (A): -86.3Good
Dynamic range, dB (A): 85.6Good
THD, %: 0.0062Very good
IMD + Noise, %: 0.017Very good
Stereo crosstalk, dB: -86.5Excellent
IMD at 10 kHz, %: 0.020Good

General performance: Very good

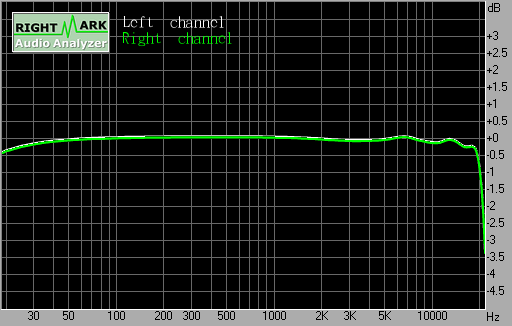

Frequency response

Spectrum graph


Frequency range Response
From 20 Hz to 20 kHz, dB-0.66, +0.06
From 40 Hz to 15 kHz, dB-0.14, +0.06




Noise level

Spectrum graph


Parameter Left Right
RMS power, dB:-84.3-83.9
RMS power (A-weighted), dB:-86.3-86.2
Peak level, dB FS:-70.8-70.6
DC offset, %:0.050.14




Dynamic range

Spectrum graph


Parameter Left Right
Dynamic range, dB:+83.6+83.7
Dynamic range (A-weighted), dB:+85.6+85.9
DC offset, %:0.060.14

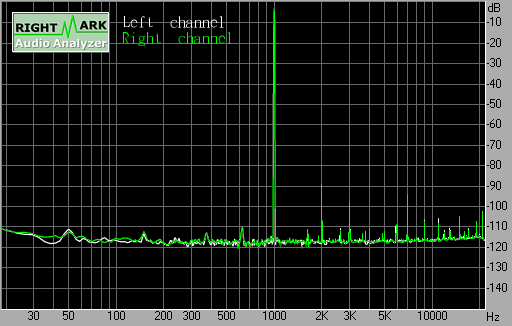

THD + Noise (at -3 dB FS)

Spectrum graph


Parameter Left Right
THD, %:0.00620.0068
THD + Noise, %:0.01460.0154
THD + Noise (A-weighted), %:0.01250.0131

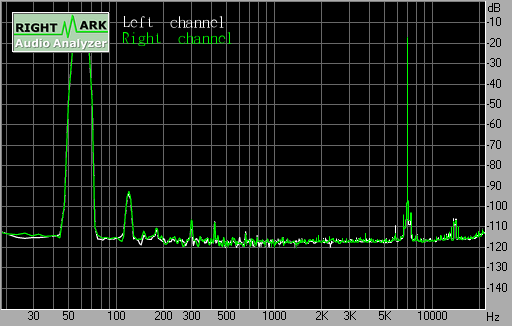

Intermodulation distortion

Spectrum graph


Parameter Left Right
IMD + Noise, %:0.01690.0169
IMD + Noise (A-weighted), %:0.01350.0134

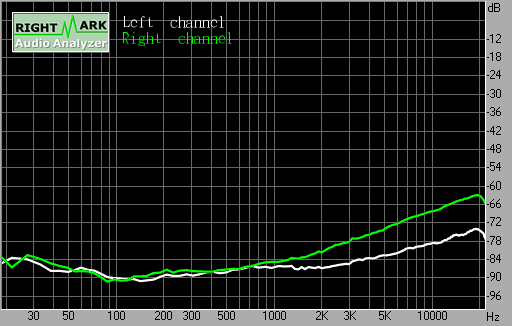

Stereo crosstalk

Spectrum graph


Parameter L <- R L -> R
Crosstalk at 100 Hz, dB:-89-90
Crosstalk at 1 kHz, dB:-86-84
Crosstalk at 10 kHz, dB:-78-67

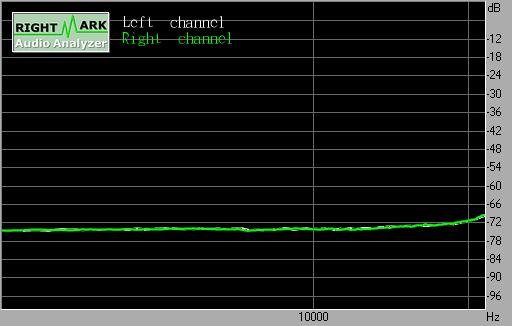

IMD (swept tones)

Spectrum graph


Parameter Left Right
IMD + Noise at 5 kHz, %:0.02020.0196
IMD + Noise at 10 kHz, %:0.01980.0196
IMD + Noise at 15 kHz, %:0.02210.0219

This report was generated by RightMark Audio Analyzer 5.5
