MAX5556->WF192

RightMark Audio Analyzer test


Testing chain: External loopback (line-out - line-in)
Sampling mode: 16-bit, 48 kHz




Summary

Frequency response (from 40 Hz to 15 kHz), dB: +0.08, -0.16Very good
Noise level, dB (A): -90.7Very good
Dynamic range, dB (A): 86.4Good
THD, %: 0.0061Very good
IMD + Noise, %: 0.015Very good
Stereo crosstalk, dB: -83.3Very good
IMD at 10 kHz, %: 0.020Good

General performance: Very good




Frequency response

Spectrum graph


Frequency range Response
From 20 Hz to 20 kHz, dB-0.59, +0.08
From 40 Hz to 15 kHz, dB-0.16, +0.08




Noise level

Spectrum graph


Parameter Left Right
RMS power, dB:-88.4-88.6
RMS power (A-weighted), dB:-90.6-90.7
Peak level, dB FS:-73.8-72.5
DC offset, %:-0.00-0.00




Dynamic range

Spectrum graph


Parameter Left Right
Dynamic range, dB:+84.8+85.0
Dynamic range (A-weighted), dB:+86.4+86.4
DC offset, %:-0.00-0.00

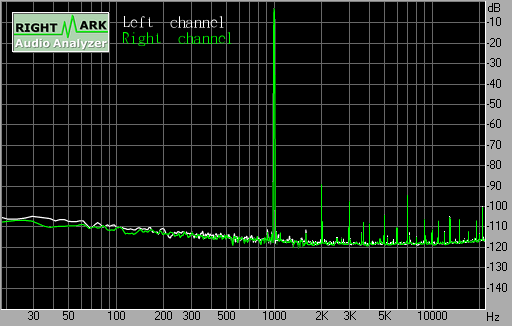

THD + Noise (at -3 dB FS)

Spectrum graph


Parameter Left Right
THD, %:0.00610.0063
THD + Noise, %:0.01300.0126
THD + Noise (A-weighted), %:0.01160.0115

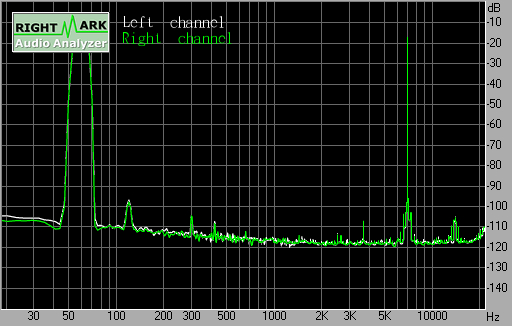

Intermodulation distortion

Spectrum graph


Parameter Left Right
IMD + Noise, %:0.01510.0148
IMD + Noise (A-weighted), %:0.01200.0118

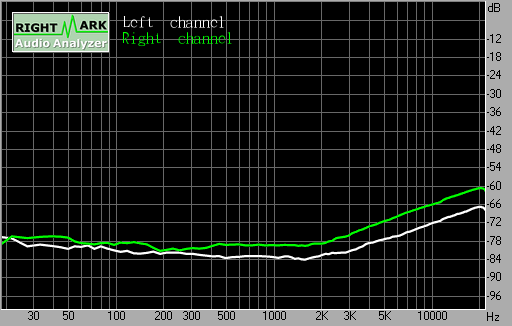

Stereo crosstalk

Spectrum graph


Parameter L <- R L -> R
Crosstalk at 100 Hz, dB:-80-78
Crosstalk at 1 kHz, dB:-82-78
Crosstalk at 10 kHz, dB:-71-65

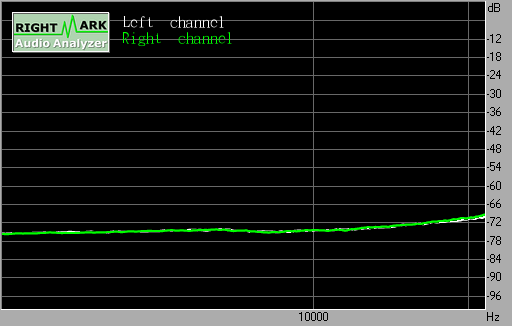

IMD (swept tones)

Spectrum graph


Parameter Left Right
IMD + Noise at 5 kHz, %:0.01840.0184
IMD + Noise at 10 kHz, %:0.01880.0190
IMD + Noise at 15 kHz, %:0.02330.0232

This report was generated by RightMark Audio Analyzer 5.5
