YAMAHA Waveforce Digital [WF-192D] YMF724E-V + AD1819A JST

RightMark Audio Analyzer test


Testing chain: External loopback (line-out - line-in)
Sampling mode: 16-bit, 48 kHz




Summary

Frequency response (from 40 Hz to 15 kHz), dB: +0.13, -0.12Very good
Noise level, dB (A): -85.7Good
Dynamic range, dB (A): 84.2Good
THD, %: 0.012Good
IMD + Noise, %: 0.021Good
Stereo crosstalk, dB: -85.0Excellent
IMD at 10 kHz, %: 0.023Good

General performance: Good

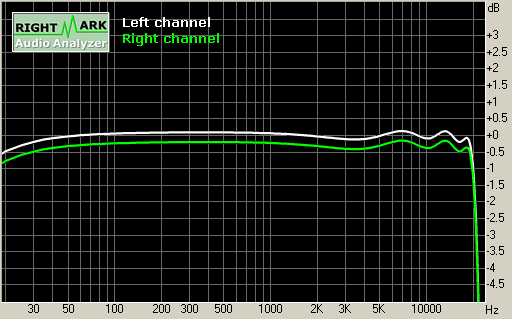

Frequency response

Spectrum graph


Frequency range Response
From 20 Hz to 20 kHz, dB-0.88, +0.13
From 40 Hz to 15 kHz, dB-0.12, +0.13

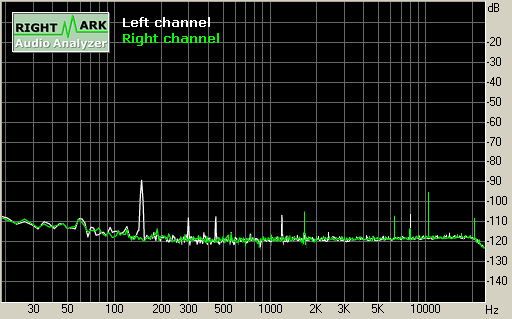

Noise level

Spectrum graph


Parameter Left Right
RMS power, dB:-83.4-83.9
RMS power (A-weighted), dB:-85.7-85.5
Peak level, dB FS:-70.0-69.9
DC offset, %:0.060.15

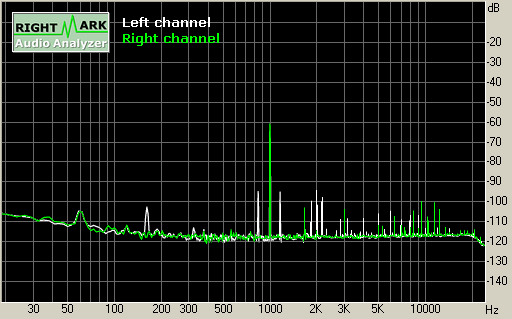

Dynamic range

Spectrum graph


Parameter Left Right
Dynamic range, dB:+83.2+83.6
Dynamic range (A-weighted), dB:+84.2+85.3
DC offset, %:0.060.15

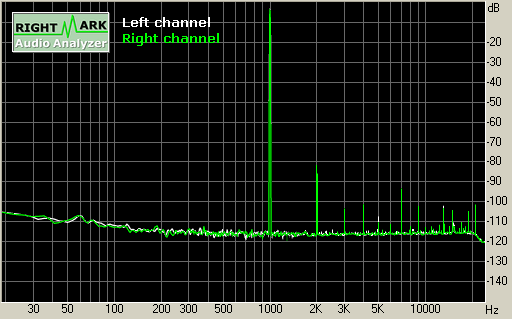

THD + Noise (at -3 dB FS)

Spectrum graph


Parameter Left Right
THD, %:0.01210.0127
THD + Noise, %:0.01780.0184
THD + Noise (A-weighted), %:0.01870.0195

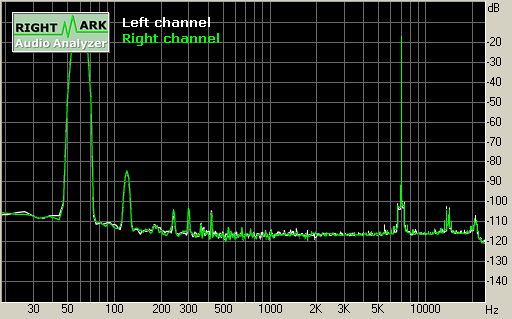

Intermodulation distortion

Spectrum graph


Parameter Left Right
IMD + Noise, %:0.02090.0215
IMD + Noise (A-weighted), %:0.01540.0159

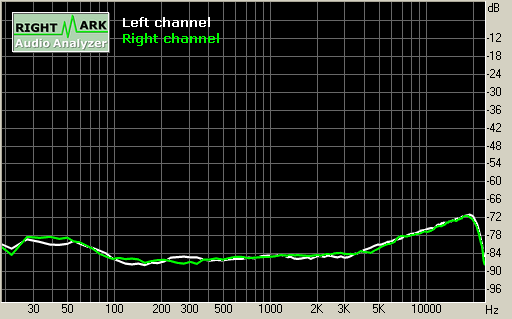

Stereo crosstalk

Spectrum graph


Parameter L <- R L -> R
Crosstalk at 100 Hz, dB:-85-85
Crosstalk at 1 kHz, dB:-84-84
Crosstalk at 10 kHz, dB:-75-76

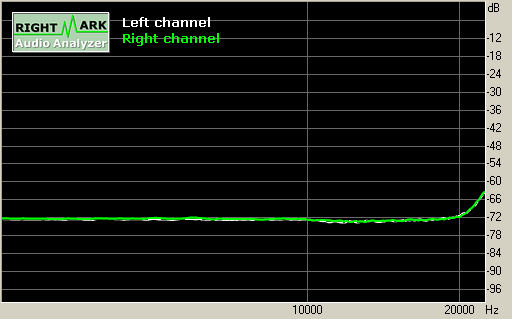

IMD (swept tones)

Spectrum graph


Parameter Left Right
IMD + Noise at 5 kHz, %:0.02400.0250
IMD + Noise at 10 kHz, %:0.02340.0234
IMD + Noise at 15 kHz, %:0.02210.0224

This report was generated by RightMark Audio Analyzer 5.5
