Xwave5000 YAMAHA DS-XG Audio (WDM) YMF724F-V + SigmaTel STAC9704T

RightMark Audio Analyzer test


Testing chain: External loopback (line-out - line-in)
Sampling mode: 16-bit, 48 kHz




Summary

Frequency response (from 40 Hz to 15 kHz), dB: +0.15, -0.76Good
Noise level, dB (A): -85.8Good
Dynamic range, dB (A): 85.6Good
THD, %: 0.015Good
IMD + Noise, %: 0.045Good
Stereo crosstalk, dB: -87.4Excellent
IMD at 10 kHz, %: 0.028Good

General performance: Good

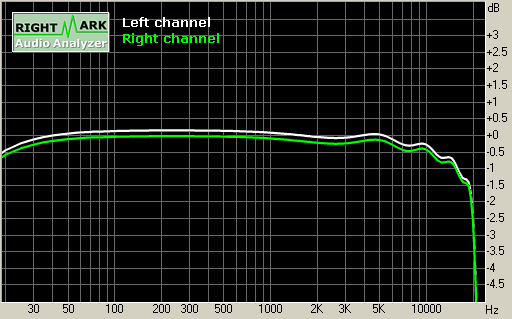

Frequency response

Spectrum graph


Frequency range Response
From 20 Hz to 20 kHz, dB-2.45, +0.15
From 40 Hz to 15 kHz, dB-0.76, +0.15

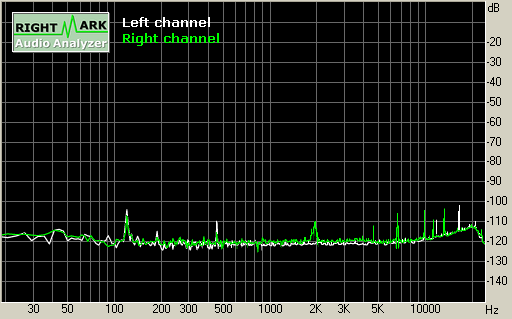

Noise level

Spectrum graph


Parameter Left Right
RMS power, dB:-81.8-81.3
RMS power (A-weighted), dB:-85.8-84.3
Peak level, dB FS:-69.2-68.4
DC offset, %:0.670.26

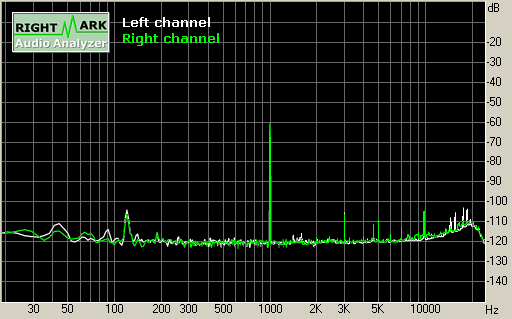

Dynamic range

Spectrum graph


Parameter Left Right
Dynamic range, dB:+80.5+80.6
Dynamic range (A-weighted), dB:+85.6+85.7
DC offset, %:0.670.27

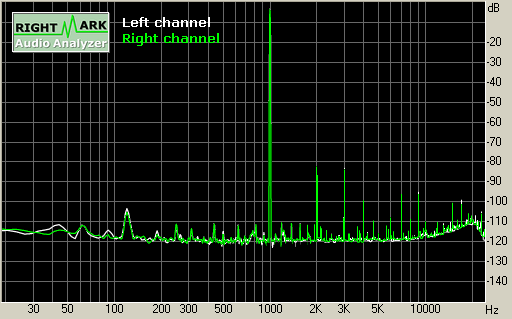

THD + Noise (at -3 dB FS)

Spectrum graph


Parameter Left Right
THD, %:0.01490.0151
THD + Noise, %:0.02090.0214
THD + Noise (A-weighted), %:0.02140.0218

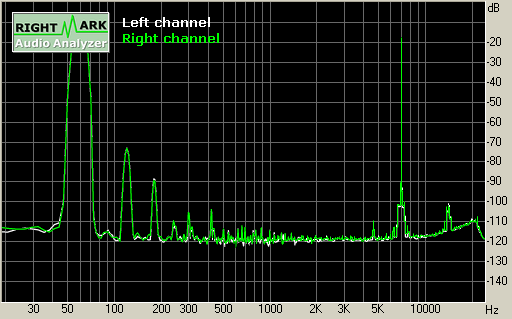

Intermodulation distortion

Spectrum graph


Parameter Left Right
IMD + Noise, %:0.04520.0458
IMD + Noise (A-weighted), %:0.01680.0174

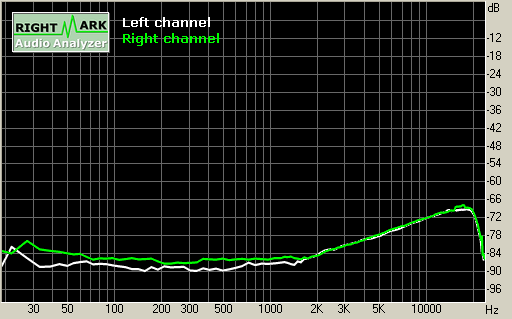

Stereo crosstalk

Spectrum graph


Parameter L <- R L -> R
Crosstalk at 100 Hz, dB:-87-85
Crosstalk at 1 kHz, dB:-86-85
Crosstalk at 10 kHz, dB:-71-71

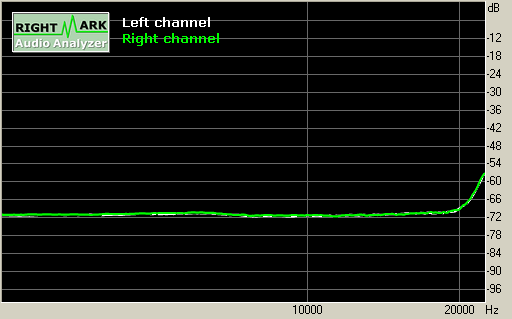

IMD (swept tones)

Spectrum graph


Parameter Left Right
IMD + Noise at 5 kHz, %:0.02920.0300
IMD + Noise at 10 kHz, %:0.02740.0277
IMD + Noise at 15 kHz, %:0.02850.0281

This report was generated by RightMark Audio Analyzer 5.5
