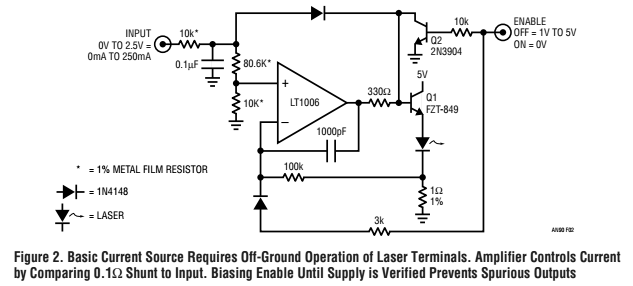

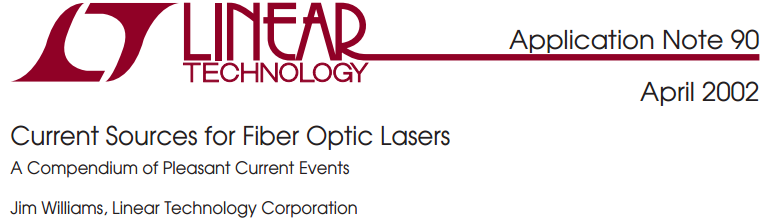

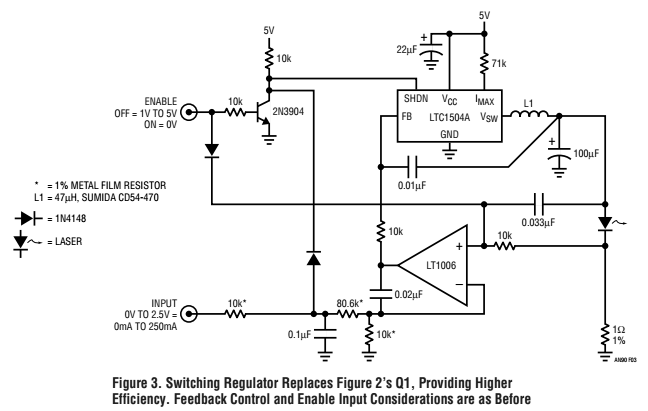

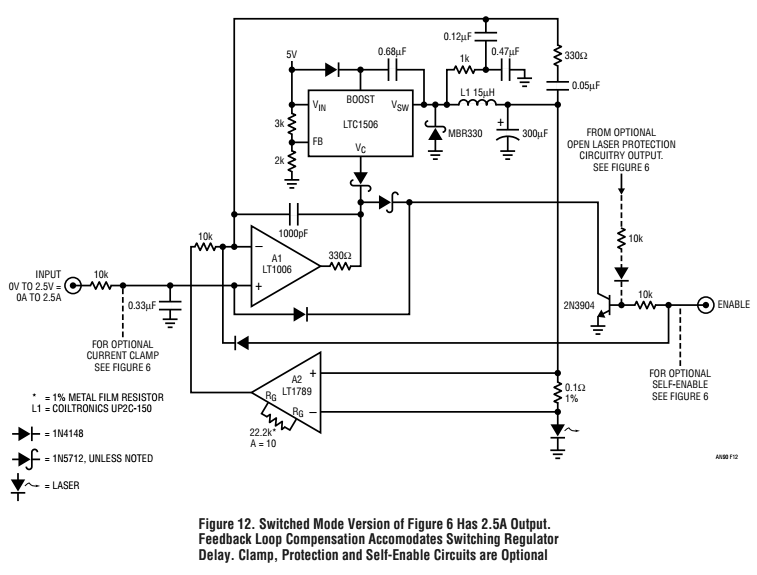

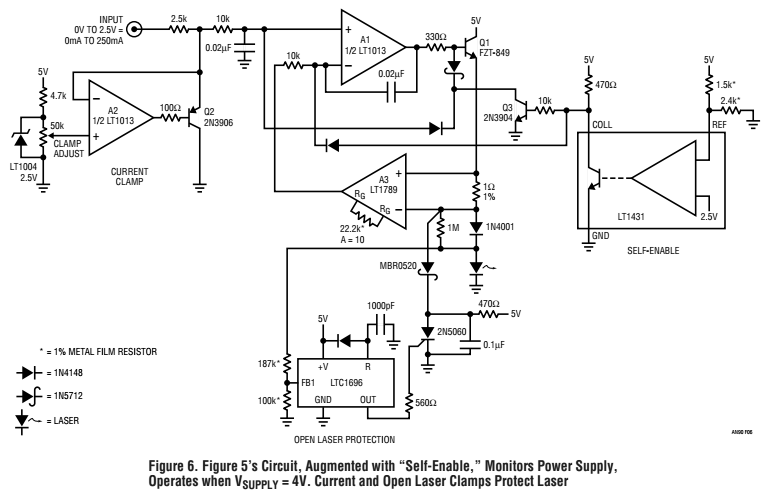

今回は回路図の紹介だけであるが、シリーズ及びスイッチング電源での定電流回路である。基本的には、ハイサイドまたはローサイドの電流検出抵抗の電圧をオペアンプで増幅してフィードバックさせる。 Analog Devicesに買収されたLinear Technologyのアプリケーションノート集であるANALOG Circuit Designには、この他にも参考になる回路がたくさん掲載されている。
