ONKYO A-9010 プリメインアンプ

またプリンメインアンプであるが、今回の製品は、サービスマニュアルが入手できた。価格は４万円、決して高級機ではないが、一部で音質が良いと評価されているので、その回路を見てみたいと思う。

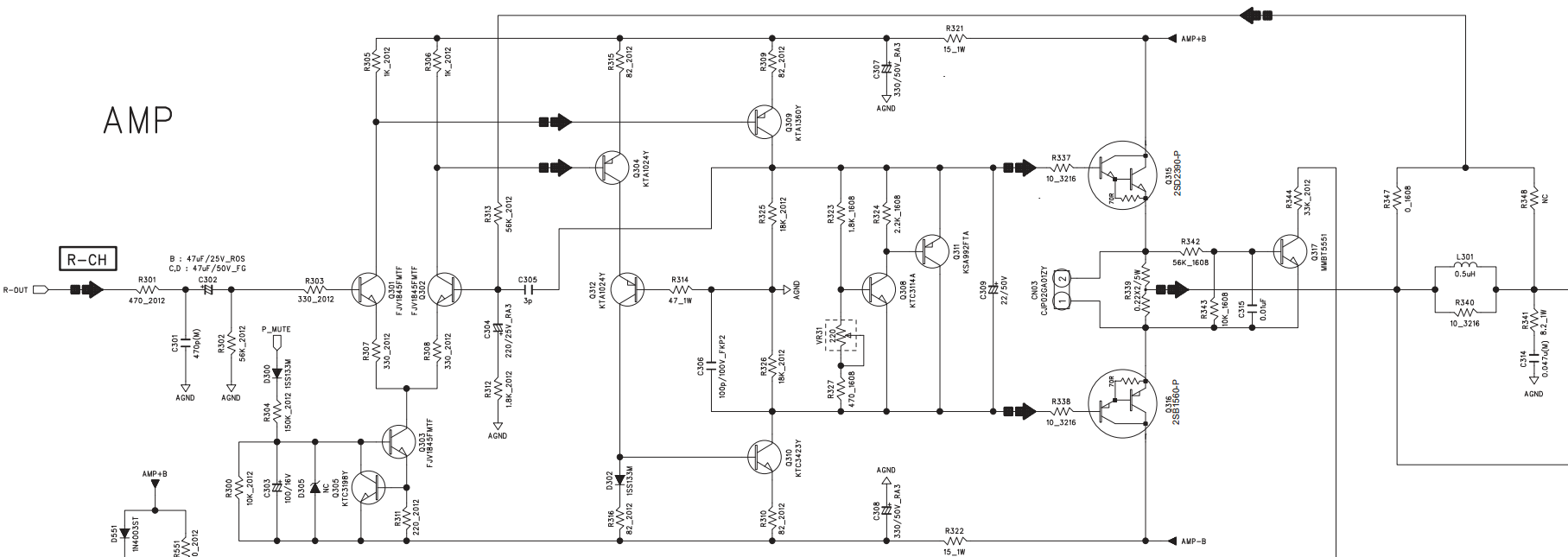

初段はFJV1845による差動増幅回路で、 R311(220Ω)から0.65V/220Ω=3mAで差動増幅の電流が規定され、Av=1/2×gm×R305(1kΩ)～35dB程度だろう。折り返して片方はKTA1024によるカスコード、1SS133とKTC3423によるカレントミラーで終段のバイアスにつながる。もう片方はKTA1360で終段のバイアスにつながる。コレクタ、エミッタ抵抗から大雑把に言って、Av~46dB程度だろう。終段のコレクタ接地回路はサンケンの2SD2390/2SB1560で、電圧利得はほぼ1、全段のオープンループゲインは計80dB程度、帰還抵抗からクローズドループゲインは30dBとわかり、現代のアンプとしてはかなり負帰還量が少ない。謳い文句は、「低NFB ( ネガティブフィードバック)、ハイカレント、ローインピーダンスドライブ設計」、「イギリスを中心にヨーロッパにてサウンドチューニングを施し、厚みのある中域とクリアでエネルギッシュなサウンドを実現」とのことで、オープンループゲインがかなり低く、低NFBというのは回路から分かるが、他の形容はいまいちよくわからない。全体に見ても特に秀でた回路には見えないし、２段目のエミッタ接地回路は帰還量が少なく特性が悪そうだし、終段のトランジスタのドライブは重そうだし、仕様では全高調波歪率0.08%とあって、決して良い値ではなく、どこが良い音質評価の理由となるのだろうか。やはり値段相応としか言えないだろうか。
